はじめに

前回記事に書いたように、現在ディープラーニングを勉強しています。今回は、なっとく！ディープラーニングの第5章について解説していきたいと思います。
　なお、第5章は次の流れで説明が進んでいきます。本記事もその流れに合わせています。

入力が複数、出力が1つのニューラルネットワークの更新式を導出する
入力が1つ、出力が複数のニューラルネットワークの更新式を導出する
入力が複数、出力も複数のニューラルネットワークの更新式を導出する
MNISTデータセットにニューラルネットワークを適用させる

　1, 2を理解すれば3の理解は簡単です。一方で4を理解することは難しく、きっちりと理解したいのであれば、しっかりと本書を読み込むべきだと思います。

勾配降下法のおさらい

　勾配降下法とは、ディープラーニングにおいてパラメータを推定する手法の一つです。パラメータを下記の更新式にしたがって更新します。

$\omega _ {(n+1)} = \omega _ {(n)} - \eta \dfrac{\partial L}{\partial \omega}(\omega _ {(n)} )$

ただし、 $\omega _ {(n+1)}$ は更新後のパラメータ、 $\omega _ {(n)}$ は更新前のパラメータ、 $\eta$ は学習率、 $L$ は損失関数です。 $\dfrac{\partial L}{\partial \omega}(\omega _ {(n)} )$ によって更新の方向が、 $\eta$ によって更新の大きさが決まります。
　前回記事では、入力が一つ、出力も一つ、層も一つのニューラルネットワークについて、具体的な更新式を説明しました。本記事では、入力や出力が複数になった場合のニューラルネットワークについて、勾配降下法の更新式を導出します。

入力が複数、出力は1つのニューラルネットワーク

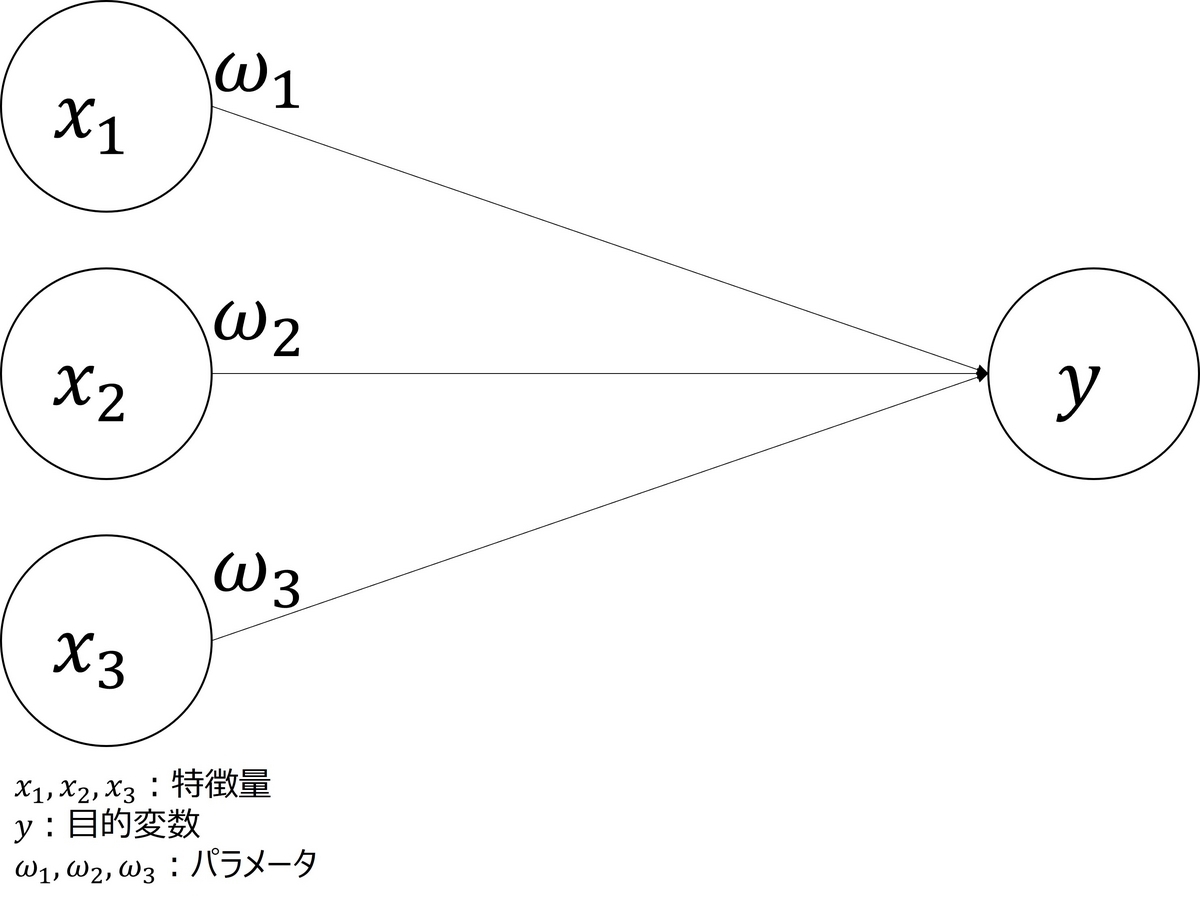

　図1のようなニューラルネットワークにおける勾配降下法の更新式を具体的に導出します。

　図1のニューラルネットワークの形から、予測値 $\hat{y}$ は、

$\hat{y} = \omega_1 x_1 + \omega_2 x_2 + \omega_3 x_3$

となります。したがって、損失関数 $L$ は、

$\begin{eqnarray} L(\omega_1, \omega_2, \omega_3) &=& (\hat{y}-y)^2 \\ &=& (\omega_1 x_1 + \omega_2 x_2 + \omega_3 x_3-y)^2 \end{eqnarray}$

となります。したがって、勾配 $\dfrac{\partial L}{\partial \omega}$ は、

$\dfrac{\partial L}{\partial \omega} = \left( \begin{array}{c} \dfrac{\partial L}{\partial \omega_1} \\ \dfrac{\partial L}{\partial \omega_2} \\ \dfrac{\partial L}{\partial \omega_3} \\ \end{array} \right) = \left( \begin{array}{c} x_1 (\hat{y}-y) \\ x_2 (\hat{y}-y) \\ x_3 (\hat{y}-y) \\ \end{array} \right)$

となります。したがって、更新式は

$\left( \begin{array}{c} \omega_{1(n+1)} \\ \omega_{2(n+1)} \\ \omega_{3(n+1)} \\ \end{array} \right) = \left( \begin{array}{c} \omega_{1(n)} \\ \omega_{2(n)} \\ \omega_{3(n)} \\ \end{array} \right) -\eta \left( \begin{array}{c} x_1 (\hat{y}-y) \\ x_2 (\hat{y}-y) \\ x_3 (\hat{y}-y) \\ \end{array} \right)$

となります。

入力が1つ、出力が複数のニューラルネットワーク

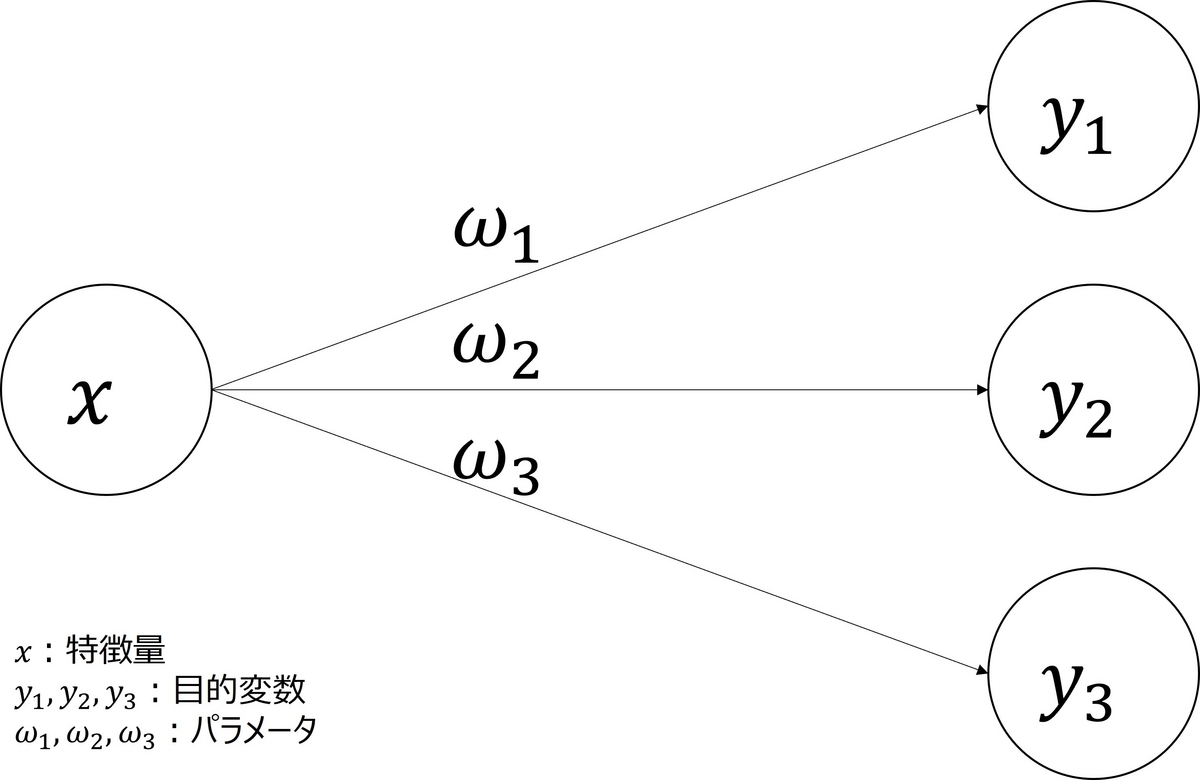

　図2のようなニューラルネットワークにおける勾配降下法の更新式を具体的に導出します。

図2のニューラルネットワークの形から、予測値 $\hat{y} _ 1, \hat{y} _ 2, \hat{y} _ 3$ は、

$\begin{eqnarray} \hat{y}_1 &=& \omega_1 x \\ \hat{y}_2 &=& \omega_2 x \\ \hat{y}_3 &=& \omega_3 x \\ \end{eqnarray}$

となります。また、この場合損失関数が出力ごとに存在するため、損失関数は、

$\begin{eqnarray} L_1 &=& (\hat{y}_1-y)^2 = (\omega_1 x-y)^2 \\ L_2 &=& (\hat{y}_2-y)^2 = (\omega_2 x-y)^2\\ L_3 &=& (\hat{y}_3-y)^2 = (\omega_3 x-y)^2 \\ \end{eqnarray}$

となります。したがって、勾配 $\dfrac{\partial L}{\partial \omega}$ は、

$\dfrac{\partial L}{\partial \omega} = \left( \begin{array}{c} \dfrac{\partial L}{\partial \omega_1} \\ \dfrac{\partial L}{\partial \omega_2} \\ \dfrac{\partial L}{\partial \omega_3} \\ \end{array} \right) = \left( \begin{array}{c} x (\hat{y}_1-y) \\ x (\hat{y}_2-y) \\ x (\hat{y}_3-y) \\ \end{array} \right)$

となります。したがって、更新式は

$\left( \begin{array}{c} \omega_{1(n+1)} \\ \omega_{2(n+1)} \\ \omega_{3(n+1)} \\ \end{array} \right) = \left( \begin{array}{c} \omega_{1(n)} \\ \omega_{2(n)} \\ \omega_{3(n)} \\ \end{array} \right) -\eta \left( \begin{array}{c} x (\hat{y}_1-y) \\ x (\hat{y}_2-y) \\ x (\hat{y}_3-y) \\ \end{array} \right)$

となります。

入力が複数、出力も複数のニューラルネットワーク

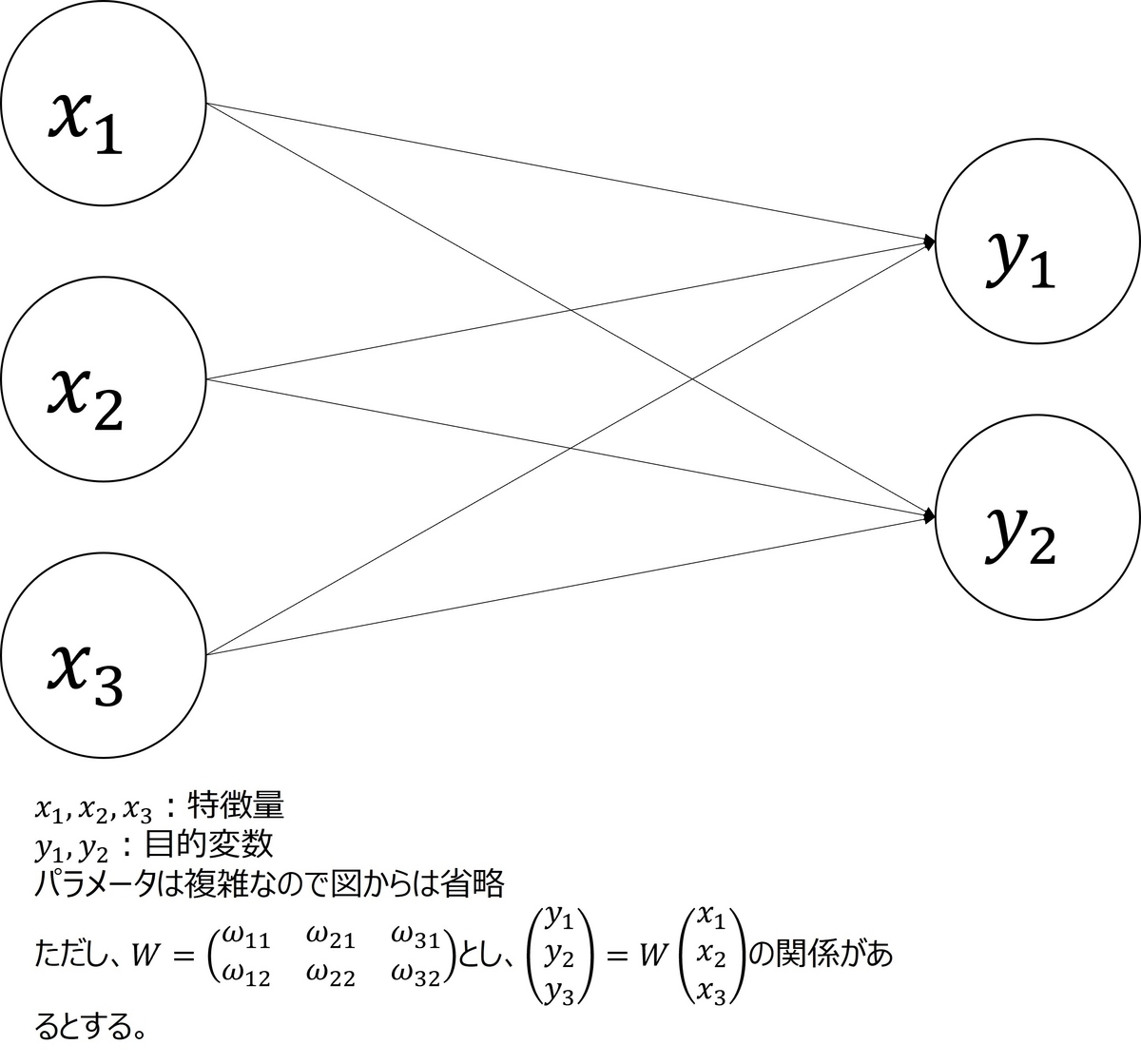

　図3のようなニューラルネットワークにおける勾配降下法の更新式を具体的に導出します。

考え方はシンプルで、図3のニューラルネットワークを二つに分解します（図4）。

図4のニューラルネットワークのうち、A、Bの部分はそれぞれ入力が複数、出力が一つのニューラルネットワークと同じ形をしています。したがって、更新式の導出は上で説明した考え方を使えば良いです。

　上で説明した考え方を使うと、Aの部分の更新式は

$\left( \begin{array}{c} \omega_{11(n+1)} \\ \omega_{21(n+1)} \\ \omega_{31(n+1)} \\ \end{array} \right) = \left( \begin{array}{c} \omega_{11(n)} \\ \omega_{21(n)} \\ \omega_{31(n)} \\ \end{array} \right) -\eta \left( \begin{array}{c} x_1 (\hat{y}_1-y_1) \\ x_2 (\hat{y}_1-y_1) \\ x_3 (\hat{y}_1-y_1) \\ \end{array} \right)$

となります。同様にBの更新式は、

$\left( \begin{array}{c} \omega_{12(n+1)} \\ \omega_{22(n+1)} \\ \omega_{32(n+1)} \\ \end{array} \right) = \left( \begin{array}{c} \omega_{12(n)} \\ \omega_{22(n)} \\ \omega_{32(n)} \\ \end{array} \right) -\eta \left( \begin{array}{c} x_1 (\hat{y}_2-y_2) \\ x_2 (\hat{y}_2-y_2) \\ x_3 (\hat{y}_2-y_2) \\ \end{array} \right)$

です。これらの式を行列の形でまとめると（つまり、Aの部分を1列目、Bの部分を2列目にする）

$\left( \begin{array}{c} \omega_{11(n+1)} & \omega_{12(n+1)} \\ \omega_{21(n+1)} & \omega_{22(n+1)} \\ \omega_{31(n+1)} & \omega_{32(n+1)} \\ \end{array} \right) = \left( \begin{array}{c} \omega_{11(n)} & \omega_{12(n)} \\ \omega_{21(n)} & \omega_{22(n)} \\ \omega_{31(n)} & \omega_{32(n)} \\ \end{array} \right) -\eta \left( \begin{array}{c} x_1 (\hat{y}_1-y_1) & x_1 (\hat{y}_2-y_2) \\ x_2 (\hat{y}_1-y_1) & x_2 (\hat{y}_2-y_2) \\ x_3 (\hat{y}_1-y_1) & x_3 (\hat{y}_2-y_2) \\ \end{array} \right)$

となります。

コードに落とし込む

　最後の更新式をJuliaで書くと以下のようになります。

using LinearAlgebra

# 特徴量
toes = [8.5, 9.5, 9.9, 9.0]
wlrec = [0.65, 0.8, 0.8, 0.9]
nfans = [1.2, 1.3, 0.5, 1.0]

# 目的変数
hurt = [0.1, 0.0, 0.0, 0.1]
win = [1, 1, 0, 1]
sad = [0.1, 0.0, 0.1, 0.2]

# ニューラルネットワークの入力
input = [toes[1], wlrec[1], nfans[1]]

# ニューラルネットワークの出力
truth = [hurt[1], win[1], sad[1]]

# 重みの初期値
weights = [0.1 0.1 -0.3; 0.1 0.2 0.0; 0.0 1.3 0.1]

# 学習率
alpha = 0.005

# 100回だけ更新
for i = 1:100
    ## pred_vecの計算
    pred_vec = weights*input

    ## delta_vecの計算
    delta_vec = pred_vec-truth

    ## weights_delta_matrixの計算
    weights_delta_matrix = zeros(size(input)[1], size(delta_vec)[1])

    for i = 1:size(input)[1]
        for j = 1:size(delta_vec)[1]
            setindex!(weights_delta_matrix, input[i]*delta_vec[j], i, j)
        end
    end

    ## 更新
    weights -= alpha*weights_delta_matrix

    ## Errorの計算
    pred_vec = weights*input
    for delta in (pred_vec-truth)
        println(delta^2)
    end

    println("---")

end

MNISTデータセットにニューラルネットワークを適用させる

　本書の5.7節ではMNISTデータセットに対して、ニューラルネットワークを構築するトピックが出ています。本節では、理論の解説がなされているだけでコードが載っていなかったので、自分でJuliaで書いてみました。
　ただし、ここまでの流れに沿ってデータが一つしかない場合のニューラルネットワークを構築しています。したがって、本書と結果が異なることはご了承ください。また、問題設定はここには記載しません。詳しくは本書を読んでいただければと思います。

パッケージの導入

　まずは、必要なパッケージをインストールします。

import Pkg
# 必要なパッケージのinstall
Pkg.add("MLDatasets")
Pkg.add("Flux")

データセットの入手

　次にデータセットを入手します。今回はデータセットを一つしか使わない、かつ精度検証も行わないので学習用データだけ読み込みます。

using MLDatasets
x_train, y_train = MLDatasets.MNIST.traindata(Float32)

データの前処理

　データを今回作ったニューラルネットワークのコードに流し込める形に変換します。

using Flux
using Flux.Data: DataLoader
using Flux: onehotbatch, onecold

x_train = Flux.flatten(x_train)
y_train = onehotbatch(y_train, 0:9)

ニューラルネットワークの学習

　最後にニューラルネットワークを学習させます。

# ニューラルネットワークの入力
input = x_train[:, 1]

# ニューラルネットワークの出力
truth = y_train[:, 1]

# 重みの初期値
weights = zeros(size(y_train)[1], size(x_train)[1], )

# 学習率
alpha = 0.005

# 10回だけ更新
for i = 1:100
    ## pred_vecの計算
    pred_vec = weights*input

    ## delta_vecの計算
    delta_vec = pred_vec-truth

    ## weights_delta_matrixの計算
    weights_delta_matrix = zeros(size(delta_vec)[1], size(input)[1])

    for i = 1:size(delta_vec)[1]
        for j = 1:size(input)[1]
            setindex!(weights_delta_matrix, delta_vec[i]*input[j], i, j)
        end
    end

    ## 更新
    weights -= alpha*weights_delta_matrix

    ## Errorの計算
    pred_vec = weights*input

    for delta in (pred_vec-truth)
        println(delta^2)
    end

    println("---")

end

結果

　最後に学習されたパラメータをヒートマップで表示しました（図5）。なんとなく、5と書かれていることが見て取れます（向きは変ですが、、、）。これはデータセットの1個目の目的変数の値が5だったためです。

using Pkg
Pkg.add("Plots")
using Plots

# ヒートマップで推定されたパラメータを表示する
heatmap(reshape(reshape(weights, 10, 784)'[:, 6], 28, 28)) # 5の場合

まとめ

　本記事では、なっとく！ディープラーニングにしたがい、下記の流れで単層のニューラルネットワークに関する理論を紹介しました。

入力が複数、出力が1つのニューラルネットワークの更新式を導出する
入力が1つ、出力が複数のニューラルネットワークの更新式を導出する
入力が複数、出力も複数のニューラルネットワークの更新式を導出する
MNISTデータセットにニューラルネットワークを適用させる

　また、「入力が複数、出力が複数のニューラルネットワークの更新式を導出する」と「MNISTデータセットにニューラルネットワークを適用させる」については、Juliaによるコードも付記しました。
　次回はいよいよ層を複数に拡張したニューラルネットワークについて勉強していきます。非常に楽しみです。
